Wand-Deckenkupplung 48.3 mm, SW 22mm
Produktnummer:
07214
Hersteller:
Swissclamp
Gewicht:
4.4 kg
"Wand-Deckenkupplung 48.3 mm, SW 22mm"
FV
Anwendung:

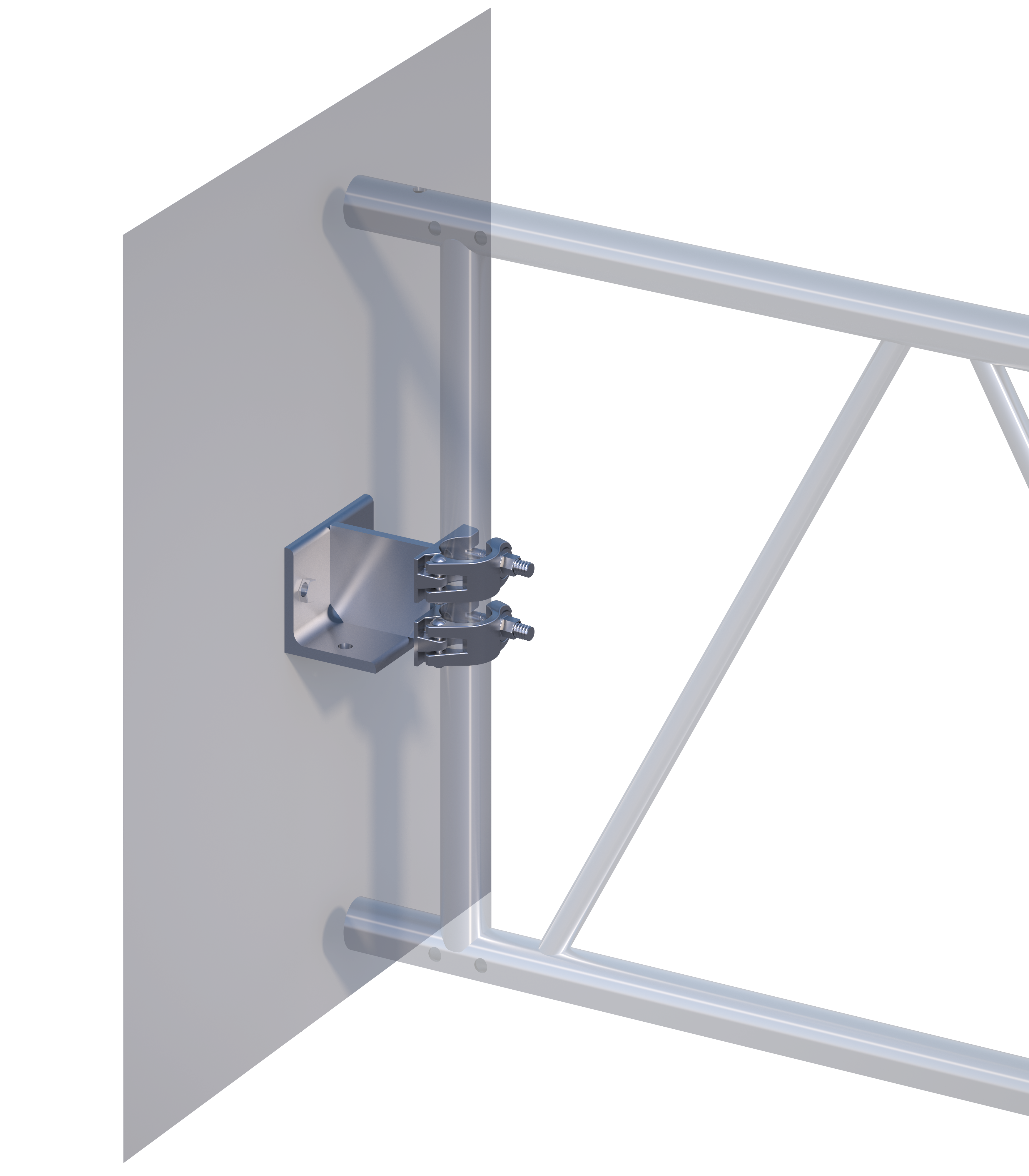

Die Wand-Deckenkupplung ist ein universell einsetzbares Befestigungselement für alle Gerüstbauteile mit einem Rohrdurchmesser von 48,3 mm. Mit dieser Kupplung können sowohl systemfreie Gerüstrohre und Gitterträger als auch Rahmen- oder Modul-Gerüstständer an tragfähigen Konstruktionen oder Gebäuden befestigt werden.
Die WD-Kupplung ermöglicht immer eine flexible Befestigung – ideal bei Platzmangel. Sie ist ausserdem extrem belastbar. Dabei können Lasten in Richtung der Rohrachse ebenso aufgenommen werden wie Lasten senkrecht zur Rohrachse. Die WD-Kupplung kann sowohl auf Zug als auch auf Druck beansprucht werden. Dabei erlaubt die Winkelkonstruktion die kopfseitige Montage oder die Montage mit der Flanschseite zur Wand.
Material, Eigenschaften und Ausstattung:
· Stahl, gesenkgeschmiedet, feuerverzinkt, robuste Ausführung, gerippt
· Metrisches Gewinde
· Mit Bundmuttern 19 oder 22 mm Schlüsselweite
· Bundmutter und Hammerkopfschraube galvanisch verzinkt
· Abmessungen: 100 x 109 x 150 mm
· max. Rutschlast +/- 9,09 kN resultierende Ankerlast bei max. Auslastung:
D = Z = 16,00 kN, V = 6,5 kN in Stahlbeton
· max. Kopfabreisslast +/- 17 kN resultierende Ankerlast: 8,5 kN
· Gewicht: 4,4 kg
